Monitoraggio degli utensili con BK MIKRO

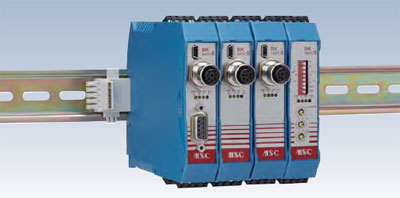

Le unità di controllo

Unità di controllo compatta per montaggio su barre omega.
Microcontroller ARM9 ad elevata potenza di calcolo e basso assorbimento di corrente.
Mini-presa USB sul lato anteriore per la proiezione tramite PC.
Software di configurazione di propria creazione per la proiezione e per l’accesso a tutte le funzioni diagnostiche.
Allacciamento della testina di scansione tramite connettore circolare.Interfaccia PROFIBUS o I/O digitali per allacciamento al controllo macchina.
Ingressi e uscite separati galvanicamente per un’elevata sicurezza di funzionamento ed immunità dai guasti.
Riconoscimento rottura cavi a livello dell’hardware.

Dispositivi di controllo BK MIKRO9

BKM91:

Interfaccia PROFIBUS.
Mini-USB.
3 input di controllo digitali (segnale start e teach, un canale configurabile).
2 uscite relè (messaggio OK/KO).
Allacciamento testina di scansione.
Tensione di alimentazione plug-in.
Apertura per spina a barra omega per l’allacciamento del modulo di espansione I/O optional.

BKM92:

Dati tecnici

Corpo	Corpo in materiale isolante, classe di protezione II, apparecchio da incasso
Grado di protezione	IP20
Dimensioni	22,6 mm x 99 mm x 113,6 mm
Fissaggio corpo	Guida profilata 35 mm secondo DIN EN 50022
Tensione di alimentazione	24 V DC ±20 % PELV, Imax = 0,4 A
Potenza assorbita	Max. 10 VA
Tensione di comando	24 V DC ±20 % PELV
Ingressi	Separati galvanicamente, corrente d’ingresso circa 5 mA, durata dell’impulso circa 30 ms
Uscite di comando	2x 30 V DC, 2 A max.
Vita utile relè	Min. 10⁵ cicli di commutazione
Allacciamenti	Morsetti a vite sfilabili per alimentazione, uscite relè, input di controllo, testina (connettore circolare, 8 poli) mini-USB PROFIBUS, presa SUB-D, 9 poli (solo BKM91 Premium)
Condizioni climatiche	In base alla classe 3K3 secondo EN50178
Temperatura ambiente	Da 0 °C a +50 °C

Mini-USB.
3 input di controllo digitali (segnale start e teach, un canale configurabile).
2 uscite relè (messaggio OK/KO).
Allacciamento testina di scansione.
Tensione di alimentazione plug-in.
Apertura per spina a barra omega per l’allacciamento del modulo di espansione I/O optional.
4 LED per visualizzazione di stato.

Dati tecnici

Corpo	Corpo in materiale isolante, classe di protezione II, apparecchio da incasso
Grado di protezione	IP20
Dimensioni	22,6 mm x 99 mm x 113,6 mm
Fissaggio corpo	Guida profilata 35 mm secondo DIN EN 50022
Tensione di alimentazione	24 V DC ±20 % PELV, Imax = 0,4 A
Potenza assorbita	Max. 10 VA
Tensione di comando	24 V DC ±20 % PELV
Ingressi	Separati galvanicamente, corrente d’ingresso circa 5 mA, durata dell’impulso circa 30 ms
Uscite di comando	2x 30 V DC, 2 A max.
Vita utile relè	Min. 10⁵ cicli di commutazione
Allacciamenti	Morsetti a vite sfilabili per alimentazione, uscite relè, input di controllo, testina (connettore circolare, 8 poli), mini-USB
Condizioni climatiche	In base alla classe 3K3 secondo EN50178
Temperatura ambiente	Da 0 °C a +50 °C

10 ingressi digitali per la selezione e/o comando fino a un massimo di 512 posizioni di utensili diverse
2 uscite digitali liberamente configurabili
3 Interruttori rotanti (selezione testina, input dell’angolo di scansione)
8 interruttori a levetta (selezione oggetto/monitoraggio spazi liberi, senso di rotazione, intensità di scansione, campo di tolleranza ecc)
4 LED per la visualizzazione dello stato attuale
Spina a barra omega

Dati tecnici

Corpo	Corpo in materiale isolante, classe di protezione II, apparecchio da incasso
Grado di protezione	IP20
Dimensioni	22,6 mm x 99 mm x 113,6 mm
Tensione di comando per uscite	24 V DC ±20 % PELV
Ingressi	separati galvanicamente, corrente d’ingresso circa 5 mA, durata dell’impulso circa 30 ms
Uscite di comando	2 High Slide Switch con corrente massima d’uscita 0,5 A
Allacciamenti	morsetti a vite sfilabili per 10 input, 2 output (con alimentazione di corrente)
Condizioni climatiche	In base alla classe 3K3 secondo EN50178
Temperatura ambiente	da 0 °C a +50 °C

Con riserva di modifiche tecniche.
