I componenti

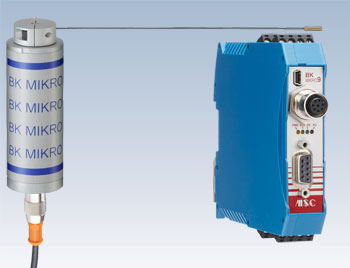

Il sistema BK MIKRO9 nel suo complesso è costituito da:

• una testina di scansione
• un’unità di controllo, disponibile con modulo di espansione optional
• un cavo di collegamento

L’ago di scansione effettua la scansione esente da potenziale di posizioni di oggetti (ad esempio utensili) e/o aree in cui essi sono collocati in accordo con il ciclo di macchina.  L’unità di controllo attiva il movimento dell’ago all’arrivo di un segnale esterno o tramite un messaggio del master PROFIBUS (PLC). Il risultato della scansione effettuata dalla testina viene confrontato nell’unità di controllo con i valori nominali predefiniti (mediante teach-in o parametri programmati) e trasmesso di conseguenza al controllo macchina come messaggio  OK o KO tramite contatti relè (I/O digitali) o tramite PROFIBUS . Ogni divergenza può provocare l’immediato arresto della macchina.

Dal semplice controllo della rottura di utensili nelle macchine monomandrino, al controllo di utensili completamente diversi all’interno del magazzino di un centro di lavoro (e del loro corretto alloggiamento) fino ad arrivare al controllo di contorni con la massima precisione di scansione, BK MIKRO offre tutte le funzioni necessarie per il controllo dei processi di produzione:

• Monitoraggio utensili: rottura utensili, presenza, montaggio, riconoscimento
• Controllo pezzo: caricamento, espulsione, posizione, condizione
• Controllo forma: profondità di foratura, cavità, contorno, tolleranza

La testina di scansione

BK MIKRO dispone di diverse varianti di testina specifiche per le varie classi di potenza:

• scanner orientabile per scansione mono e bilaterale o scansione assiale della punta di un utensile
• scanner lineare per movimenti di sollevamento
• per tutte le testine è disponibile una vasta scelta di aghi di diversa lunghezza e fattura

Caratteristiche:

• assolutamente a tenuta contro refrigeranti e trucioli
• struttura estremamente compatta con robusto albero della testina di scansione
• montaggio semplice, accesso agevole per gli interventi di assistenza
• sostituzione dell’ago con poche manovre, non sono necessari dispositivi di regolazione

L’unità di controllo

In linea di massima vi è un’unità di controllo per tutte le applicazioni. Per far fronte in modo ottimale a tutti i tipi di impiego, tuttavia, sono state introdotte delle diversificazioni che distinguono i prodotti solo a livello di capacità di funzionamento e delle caratteristiche di interfaccia. La variante “Basic” è più specifica per soluzioni semplici ed economiche con un’unica funzione di monitoraggio. La versione “Premium” è in grado di controllare una certa quantità di oggetti. Inoltre è anche possibile gestire, mediante collegamento PROFIBUS optional, l’intero controllo degli utensili anche direttamente tramite il programma CNC. E con un modulo di espansione I/O si può usufruire di possibilità di configurazione specifiche.

Caratteristiche:

• un microcomputer controlla tutte le funzioni di monitoraggio degli utensili e del controllo di caricamento/espulsione
• messaggi OK e/o KO tramite diodi luminosi
• intensità di scansione dell’ago regolabile, ad esempio per il riconoscimento della rottura di punte delicate di piccolo diametro
• USB, Profibus optional
• fissaggio su guide profilate secondo DIN.

La garanzia di qualità

Più di 85.000 sistemi installati, oltre 5 milioni di cicli di scansione per testina e 2 anni di garanzia – Chi è in grado di offrirvi più sicurezza?

I sistemi BK MIKRO sono prodotti secondo la normativa ISO 9001:2000 e sono conformi a tutti i necessari standard di sicurezza internazionali.
